壓鑄世界期刊鋁合金案例賞析——范圍擋氣缸
發布日期：2015-03-02
瀏覽次數：2447
鑄件信息：
產品名稱：氣缸
產品克重：0.735kg
產品壁厚：6mm
產品尺寸：Φ126.5mm 高79mm
機臺信息：力勁400T 沖頭Φ70

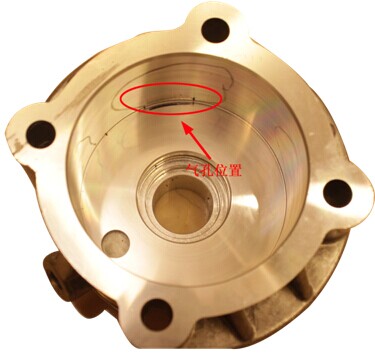

產品問題：加工后出現較大氣孔，位置如下圖
分析報告：
分析：
排氣不夠徹底
措施：
1、經溝通，加工余量0.4mm還比較合理，斜度也已經比較小了
2、在不改動進料下修改余地不大，可以嘗試將抽芯面往內孔移動，以有利內部排氣
3、渣包連接是為了防止掉落影響抽芯，連接兩個強度應該夠了，不必全部連起來影響各自排氣
3、渣包連接是為了防止掉落影響抽芯，連接兩個強度應該夠了，不必全部連起來影響各自排氣
4、修改進料的話可以兩邊入料，以防止?jié)部谶^厚，減少卷氣，示意圖如下
